ZCG高溫中壓電磁閥
ZCG高溫中壓電磁閥是先導直動型的電磁閥,其通用介質范圍較廣,可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體,如電站抽氣管道疏水系統和蒸發器的排氣系統中,主要是對管道中的介質進行雙位自動調節和遠程控制。
☆耐高溫:采用金屬硬密封,提高了使用溫度。
☆耐磨:選材合理,閥杯和導向套間巧秒地利用流體的潤滑作用,減少磨損。
☆采用杠桿原理保證線圈和閥體徹底隔離。
☆耐高溫:采用金屬硬密封,提高了使用溫度。
☆耐磨:選材合理,閥杯和導向套間巧秒地利用流體的潤滑作用,減少磨損。
☆采用杠桿原理保證線圈和閥體徹底隔離。
一、ZCG高溫中壓電磁閥 產品用途:
ZCG高溫中壓電磁閥是先導直動型的電磁閥,其通用介質范圍較廣,可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體,如電站抽氣管道疏水系統和蒸發器的排氣系統中,主要是對管道中的介質進行雙位自動調節和遠程控制。
二、高溫中壓電磁閥 性能及優點:
☆耐高溫:采用金屬硬密封,提高了使用溫度。
☆耐磨:選材合理,閥杯和導向套間巧秒地利用流體的潤滑作用,減少磨損。
☆采用杠桿原理保證線圈和閥體徹底隔離。
三、高溫中壓電磁閥 工作原理:
ZCG高溫中壓電磁閥的電磁鐵通電時,連桿被提升,帶動轉軸轉動,副閥打開。由于副閥被開啟,主閥閥杯上部的壓力流體被排出,因此主閥閥杯下部的壓力比上部高,這樣下部的壓力將主閥閥杯向上推開。主閥被打開后,上下壓力相等,閥杯在電磁力、上下壓力作用下,置于平衡狀態,閥門開通。斷電時在銜鐵自重及返回彈簧作用下,關下副閥,副閥關閉后,隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下,達到斷流密封作用,閥門關閉。

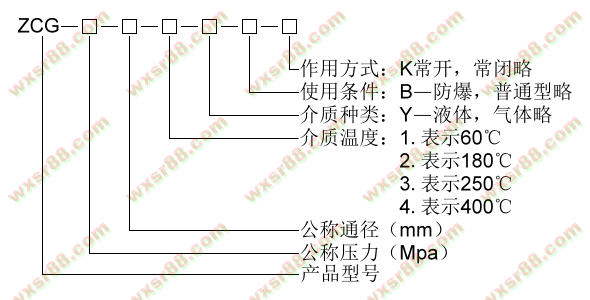

四、高溫中壓電磁閥 型號規格說明:
五、高溫中壓電磁閥 主要技術參數:
公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 |
公稱壓力(Mpa) | 1.6 | |||||
工作壓差(Mpa) | 0.04~1.6 | |||||
工作介質 | 蒸汽、油(高溫氣體、液體) | |||||
介質溫度(℃) | -40~350 | |||||
環境溫度(℃) | -40~60 | |||||
環境溫度(℃) | 95±3% | |||||
額定電壓(V) | Ac220 | |||||
功率(VA) | 45 | |||||
絕緣等級 | H級 | |||||
工作頻率 | 連續 | |||||
額定流量系數(KV) | 5.4 | 9 | 15 | 18 | 28 | 40 |
泄露量(ml/min) | 1.5 | 3.0 | 30 | 45 | 60 |
六、高溫中壓電磁閥 安裝尺寸:
DN | H | D | D1 | D2 | n-d | f | b | L |
10 | 465 | 90 | 60 | 41 | 4-φ14 | 2 | 14 | 130 |
15 | 465 | 95 | 65 | 46 | 4-φ14 | 2 | 14 | 130 |
20 | 465 | 105 | 75 | 56 | 4-φ14 | 2 | 16 | 150 |
25 | 465 | 115 | 85 | 65 | 4-φ14 | 3 | 16 | 160 |
32 | 475 | 140 | 100 | 76 | 4-φ18 | 3 | 18 | 180 |
40 | 490 | 150 | 110 | 84 | 4-φ18 | 3 | 18 | 200 |
50 | 505 | 165 | 125 | 99 | 4-φ18 | 3 | 20 | 230 |
65 | 525 | 185 | 145 | 118 | 8-φ18 | 3 | 22 | 290 |
80 | 535 | 200 | 160 | 132 | 8-φ18 | 3 | 24 | 310 |
100 | 565 | 235 | 190 | 156 | 8-φ22 | 3 | 24 | 350 |
125 | 580 | 270 | 184 | 184 | 8-φ26 | 3 | 26 | 400 |
150 | 605 | 300 | 211 | 211 | 8-φ26 | 3 | 28 | 480 |

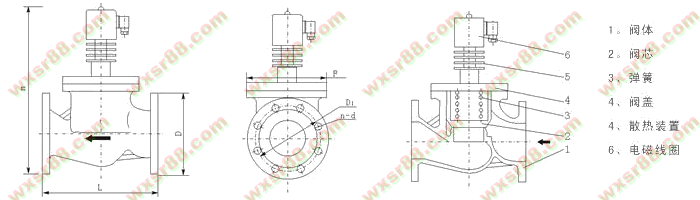

七、高溫中壓電磁閥 結構示意圖:
八、高溫中壓電磁閥 安裝須知:
1、在安裝電磁閥前:(1)請閱讀本說明書,并核對電磁閥型號和規格;(2)沖洗管道。
2、電磁閥安裝方向:介質流通方向應與閥體上箭頭方向一致;電磁線圈部分應豎直向上。
3、不要將本閥安裝于管道低凹處,以免因蒸汽凝結水,雜質等沉積在閥內而妨礙動作。
4、本閥不可在爆炸危險場合使用。
5、電磁閥安裝處應留有一定空間,以便散熱及日常保養與定期保養。
九、高溫中壓電磁閥 訂貨須知:
1、訂貨前請認真了解本產品,清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的專家為您審核把關。
3、訂購該產品時,請詳細填明訂貨單位,收貨單位,付款單位的名稱,通訊地址(包括所在省、市、地、區縣、街、號)。
4、訂購所有本公司產品均實行現款提貨或款到發貨。
十、驗貨(卸貨)須知:
1、仔細對照與訂購時的產品【高溫中壓電磁閥】是否一樣,及包裝箱有沒有破損等。
2、選用適合的方式和工具,防止產品變形或損壞;我公司十分注重服務問題,為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標,以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題,都有專一的客戶服務人員為您解答。
